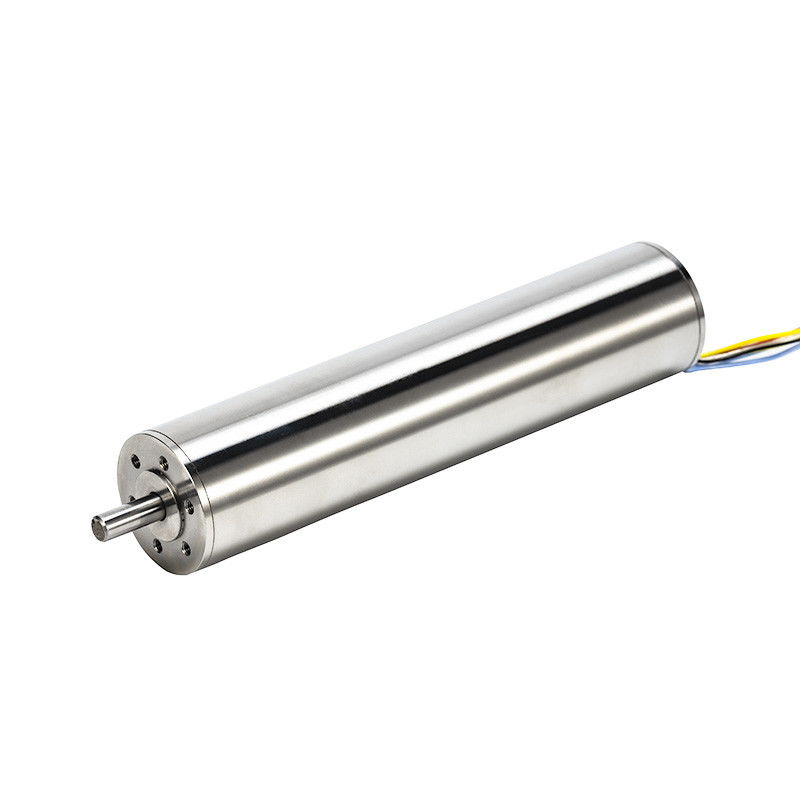

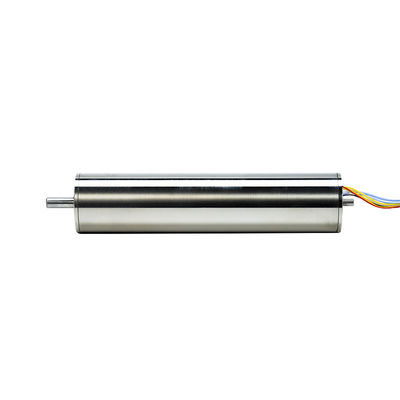

4 قطب روتر 32mm موتور بدون برس 306.8W 0.57N.m 5235RPM 24V 48V
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | PM |
| گواهی: | CE, ROHS |
| شماره مدل: | PM32142C |
پرداخت:
| مقدار حداقل تعداد سفارش: | 20 عدد |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | جعبه کارتن صادراتی قوی در خارج، فوم پلی در داخل |
| زمان تحویل: | 20 روز کاری |
| شرایط پرداخت: | Moneygram ، Western Union ، T/T |
| قابلیت ارائه: | 90000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| نوع موتور: | موتورهای بدون برس بدون شکاف | قطر موتور: | 32 میلی متر |
|---|---|---|---|
| طول بدن موتور: | ۱۴۲ میلی متر | ولتاژ نامی: | 24 ولت ، 48 ولت یا سفارشی |
| بدون سرعت بار: | 7120rpm یا 6863rpm یا سفارشی | تعداد جفت قطب روتور موتور: | 2 |
| نوع بلبرینگ: | نوع تحمل توپ خاموش پایین نوع فعلی | مواد مغناطیسی: | NdFeB |
| توان خروجی نامی: | 306.8w | ||
| برجسته کردن: | موتور بدون برش 32 میلی متری,306.8W موتور بدون برش بدون برش,موتور بدون برش 4 قطب روتر,306.8W Slotless Brushless Motor,4 Pole Rotor Slotless Brushless Motor |
||
توضیحات محصول
مدل:PM32142C موتورهای بدون برش بدون برش DC- 4 قطب روتر
کاربردهای معمول:
1هوافضا و دفاع:
- ماهواره ها و فضاپیماها - موتورهای بدون برش بدون سوراخ برای عملکردهای مختلف مانند سیستم های اشاره آنتن استفاده می شوند.
- وسایل نقلیه هوایی بدون سرنشین (UAVs) - موتورهای بدون برش بدون سوراخ اغلب در سیستم های پیشرانه استفاده می شوند.
2تجهیزات پزشکی:
- ربات هاي جراحي - موتورهاي بدون برش بدون سوراخ براي کنترل حرکت بازوهاي رباتيکي استفاده ميشن
- تجهیزات تشخیصی: در دستگاه های تصویربرداری پزشکی مانند دستگاه های MRI، موتورهای بدون برس در سیستم های کنترل حرکت برای اجزای مانند میز بیمار استفاده می شود.
3اتوماسیون صنعتی:
- سیستم های موقعیت دهی با دقت بالا: در ماشین های CNC (کنترول عددی رایانه ای) ، موتورهای بدون برش برای حرکت دقیق ابزار برش یا قطعات مورد استفاده قرار می گیرند.
- ماشین آلات بسته بندی: در خطوط بسته بندی، این موتورها برای حرکت کمربند های حمل و نقل، ماشین های پر کردن و ماشین های برچسب گذاری استفاده می شوند.
4رباتیک:
- ربات های انسان نما: در ربات های انسان نما، موتورهای بدون برس در مفاصل استفاده می شوند تا حرکت لازم را فراهم کنند.
- ربات های سرویس: برای ربات های سرویس مانند ربات های تمیز کننده یا ربات های تحویل، موتورهای بدون برش بدون برش در سیستم های محرک استفاده می شوند.
اطلاعات فنی موتور:
| سری PM32142C | واحد | 001 | 002 | |
| 1 | ولتاژ | V | 24 | 48 |
| 2 | تورک ایست | mNm | 568 | 2169.2 |
| 3 | جریان ایست | A | 17 | 34.1 |
| 4 | سرعت بارگیری | rpm | 6863 | 7120 |
| 5 | هیچ جریان بارگیری | A | 0.278 | 0.22 |
| 6 | سرعت نامی | RPM | 5215 | 5235 |
| 7 | جریان نامی | A | 4.29 | 9.2 |
| 8 | چرخش نامی | mNm | 136.4 | 574.4 |
| 9 | قدرت خروجی نامی | W | 75 | 306.8 |
| 10 | مقاومت پایانی | اوه | 1.41 | 1.41 |
| 11 | محرک پایانی | mH | 125 | 125 |
| 12 | ثابت EMF عقب | mV/rpm | 3.497 | 6.70 |
| 13 | حداکثر کارایی | % | 78.6 | 85 |
| 14 | ضریب گشتاور | mNm/A | 33.37 | 63.96 |
| 15 | ثابت سرعت | rpm/V | 286 | 149 |
| 16 | حداکثر خروجی برق | W | 102 | 408.7 |
| 17 | بی وقفه ی روتور | g cm2 | 108.84 | 108.84 |
| اطلاعات اضافی | ||
| ● | تعداد جفت قطب روتور | 2 |
| ● | تعداد مراحل | 3 |
| ● | محدوده دمای کار | -40 درجه... +150 درجه |
| ● | کلسیم های عایق | کلاس F |
| ● | پارامترهای موتور و اندازه میله می تواند با توجه به درخواست مشتری ساخته شود. | |
| ● | گزینه ها: گیربکس | |
طرح طرح موتور (ملی متر)
