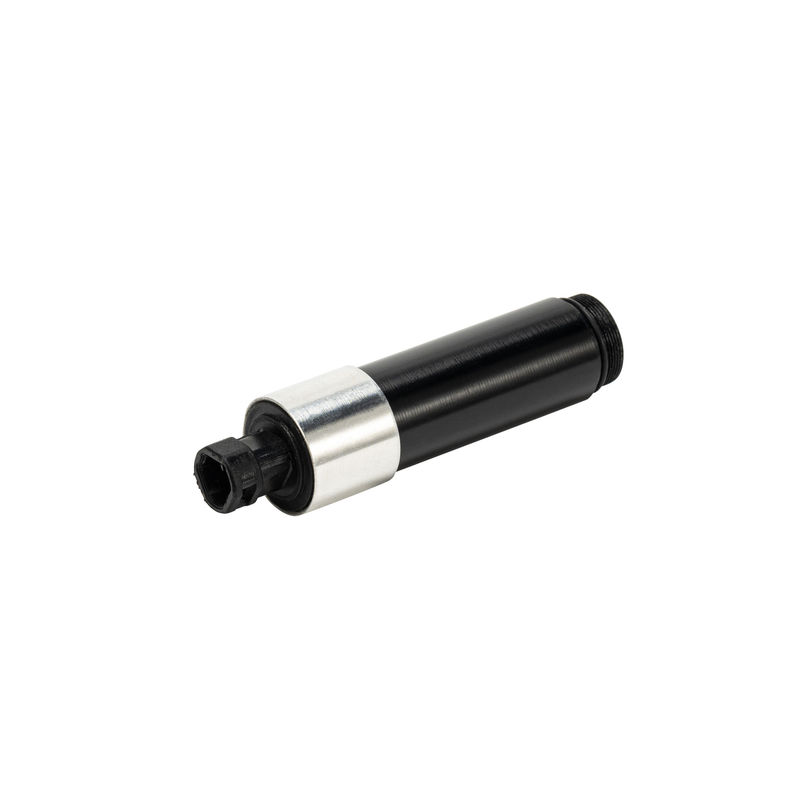

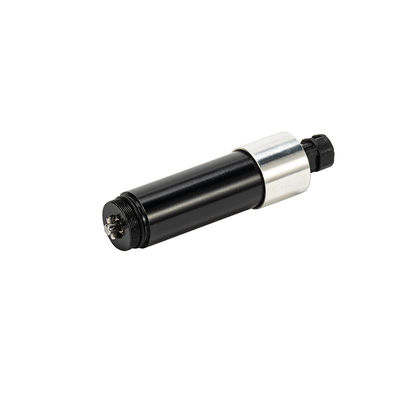

موتور بدون برس 16 میلی متری 24 ولت 40000 دور در دقیقه 79 میلی متر نیترلی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | PM |
| گواهی: | CE, ROHS |
| شماره مدل: | PM1652C |
پرداخت:
| مقدار حداقل تعداد سفارش: | 20 عدد |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | جعبه کارتن صادراتی قوی در خارج، فوم پلی در داخل |
| زمان تحویل: | 20 روز کاری |
| شرایط پرداخت: | Moneygram ، Western Union ، T/T |
| قابلیت ارائه: | 90000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| نوع موتور: | موتور بدون برش بدون قفل سفارشی | قطر موتور: | 16 میلی متر |
|---|---|---|---|
| طول بدن موتور: | 52 میلی متر | ولتاژ نامی: | 24 ولت ، 48 ولت یا سفارشی |
| بدون سرعت بار: | 40000rpm یا 35000 دور در دقیقه یا سفارشی | تعداد جفت قطب روتور موتور: | 1 |
| نوع بلبرینگ: | نوع تحمل توپ خاموش پایین نوع فعلی | مواد مغناطیسی: | NdFeB |
| حداکثر قدرت قدرت خروجی: | 82 وات | ||
توضیحات محصول
مدل:موتور بدون برس 16 میلی متری 24 ولت 40000 دور در دقیقه 79 میلی متری
کاربردهای معمول:
1.پیاده سازی های هوافضا و دفاع
• سیستم های ماهواره ای
موتورهای بدون برش بدون سوراخ به عنوان اجزای حیاتی در زیرسیستم های فضاپیما، به ویژه در مکانیسم های هدایت آنتن صف مرحله ای عمل می کنند.کار بدون چرخ و فلک آنها اطمینان می دهد که دقت تراز کمتر از دقیقه قوس برای آرایه های ارتباطی فضایی عمیق.
• تکنولوژی پیشبرد هواپیماهای بدون سرنشین
معماری های محرک UAV مدرن به طور گسترده ای شامل موتورهای بدون برش بدون برش می شوند و از نسبت تورک به بی وقفه آنها استفاده می کنند (بیش از 4.5 N · m / kg) برای تنظیم سریع بردار فشار در طول مانورهای مستقل جلوگیری از موانع.
2.کاربرد تکنولوژی پزشکی
• سیستم های جراحی رباتیک
این موتورها اجازه می دهند تا وضوح موقعیت گذاری زیر میکروونی در دستکاری های جراحی، برای وظایف میکرو جراحی مانند روش های ویترکتومی چشم که نیاز به سرکوب لرزش <10μm دارند، حیاتی باشد.
• ادغام تصویربرداری تشخیصی
در سیستم های موقعیت سنجی سازگار با MRI ، درایوهای بدون برس بدون سوراخ از طریق کنترل حرکت سینوسایدال به دقت حرکت خطی 50nm دست می یابند و تداخل فلزی با میدان های مغناطیسی 7T را از بین می برند.
3.راه حل های تولید صنعتی
• کنترل دقیق ماشین آلات
پیکربندی محور پیچ CNC از موتورهای بدون برس استفاده می کند تا تکرار پذیری موقعیت ± 0.8μm را در طول عملیات آسیاب با سرعت بالا (تا 40،000 RPM) حفظ کند.مهم برای ساخت قطعات تیتانیوم در صنعت هوافضا.
• سیستم های بسته بندی خودکار
اين موتورها در واحدهاي رباتيکي همگام شده اند و از طريق پروتکل هاي ارتباطي EtherCAT به دقت 0.1ms همگام شدن دست يابندامکان 200ppm (جزههای در دقیقه) در خطوط بسته بندی دواسازی پلاس.
4.پلتفرم های تحرک رباتیک
• فعال سازی مفاصل انسان نما
روبات های انسان نما موتورهای بدون برس بدون سوراخ با وضوح زاویه ای 0.02 در مچ دست مفصل را به کار می گیرند، و مهارت های انسانی را برای وظایف پیچیده مانند دستکاری اشیاء چند انگشت تکرار می کنند.
• رباتیک خدمات مستقل
چرخ های ربات های همه جانبه تحویل، موتورهای هاب بدون برش بدون برش را با بهره وری بالای 92٪ ادغام می کنند، که عملکرد 8 ساعته مداوم را با ظرفیت بار مفید 50 کیلوگرم در محیط های انبار امکان پذیر می کند.
اطلاعات فنی موتور:
| سری PM1652C | واحد | 001 | ||
| 1 | ولتاژ نامی | V | 24 | |
| 2 | تورک ایست | mNm | 79 | |
| 3 | جریان ایست | A | 13.7 | |
| 4 | سرعت بارگیری | rpm | 40000 | |
| 5 | هیچ جریان بارگیری | A | 0.10 | |
| 6 | سرعت نامی | RPM | 29600 | |
| 7 | جریان نامی | A | 3.63 | |
| 8 | چرخش نامی | mNm | 20.43 | |
| 9 | قدرت خروجی نامی | W | 63.36 | |
| 10 | بهره وری در بار نامی | % | 72.6 | |
| 11 | مقاومت پایانی | اوه | 1.6 | |
| 12 | ثابت EMF عقب | V/KRPM | 0.60 | |
| 13 | حداکثر کارایی | % | 84.9 | |
| 14 | ضریب گشتاور | mNm/A | 5.72 | |
| 15 | ثابت سرعت | rpm/V | 1666 | |
| 16 | حداکثر خروجی برق | W | 82 | |
| 17 | سرعت زاویه | راد/س | 4188 | |
| اطلاعات اضافی | ||
| ● | تعداد جفت قطب روتور | 1 |
| ● | تعداد مراحل | 3 |
| ● | محدوده دمای کار | -40 درجه... +150 درجه |
| ● | کلسیم های عایق | کلاس F |
| ● | پارامترهای موتور و اندازه میله می تواند با توجه به درخواست مشتری ساخته شود. | |
| ● | گزینه ها: گیربکس | |
طرح طرح موتور (ملی متر)
